音頻化渣系統是通過采集轉爐吹煉時發出的噪音，經頻譜分析和計算機模型計算來檢測轉爐內部化渣情況，形成微機畫面給操作工以參考和指導。

適用范圍：

各種大小型頂吹式轉爐。

主要作用：

    1 降低冶煉噴濺率和返干率

    2 優化和規范轉爐吹煉操作流程工藝

    3 為自動煉鋼模型提供渣況和噴濺反饋

    4 提高冶煉一倒率和縮短冶煉周期

系統硬件結構

音頻化渣系統組成部分：前端采音單元、音頻化渣儀表柜、主控室工控機、噴濺檢測攝像機。

系統功能

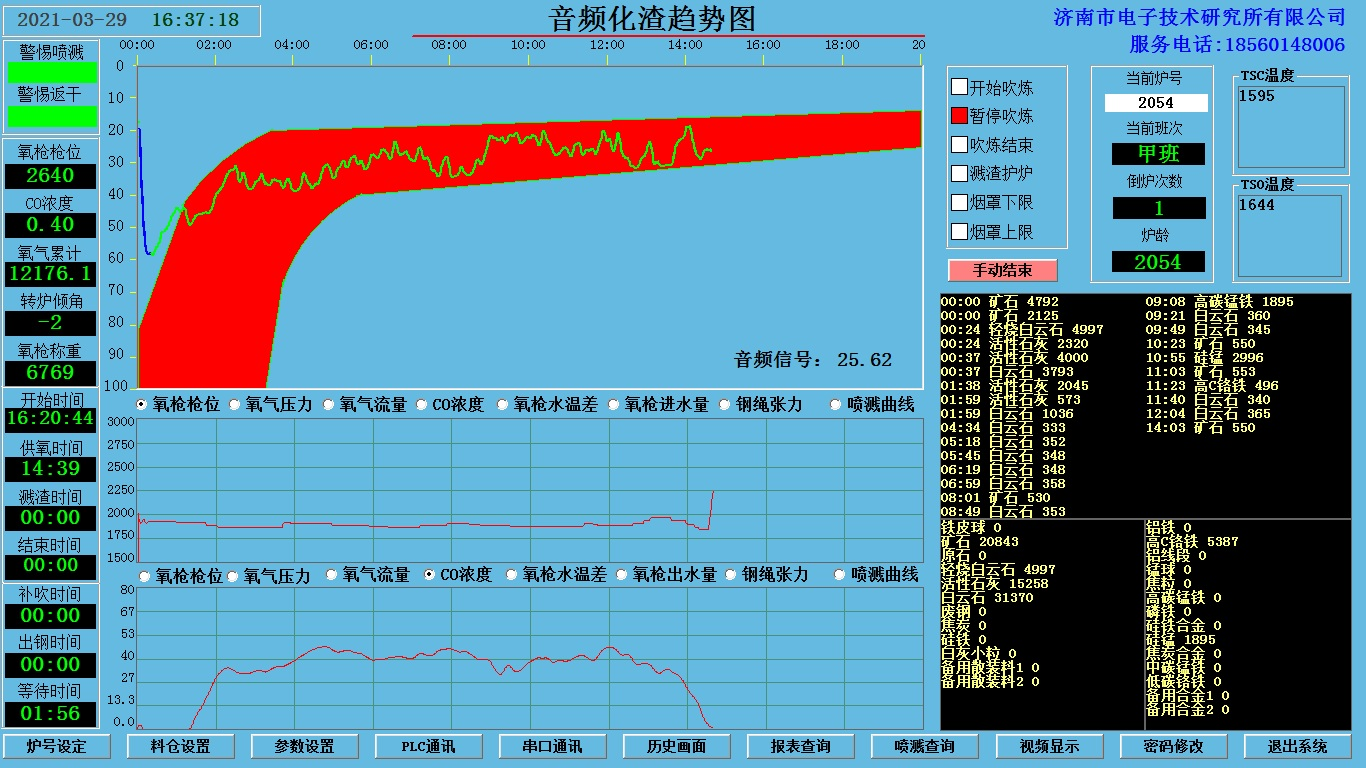

1、 實時曲線顯示冶煉過程中轉爐爐內化渣趨勢，并提示警惕噴濺和警惕返干；

2、 實時曲線顯示冶煉過程中的操作狀態，包括氧槍槍位、流量和壓力；

3、 實時曲線顯示冶煉過程中的CO濃度變化情況，和氧槍粘槍情況；

4、 實時曲線顯示轉爐噴濺情況和噴濺次數，并抓拍噴濺圖片；

5、 實時數據顯示冶煉過程中的造渣料的加入情況，包括加入時間、種類和數量，并累計顯示本爐累計量；

6、 實時顯示倒?fàn)t終點拉碳成分和測溫情況；

7、 實時顯示冶煉工藝參數，包括供氧時間、濺渣時間、倒?fàn)t次數、點吹次數、冶煉周期等與冶煉相關的工藝參數；

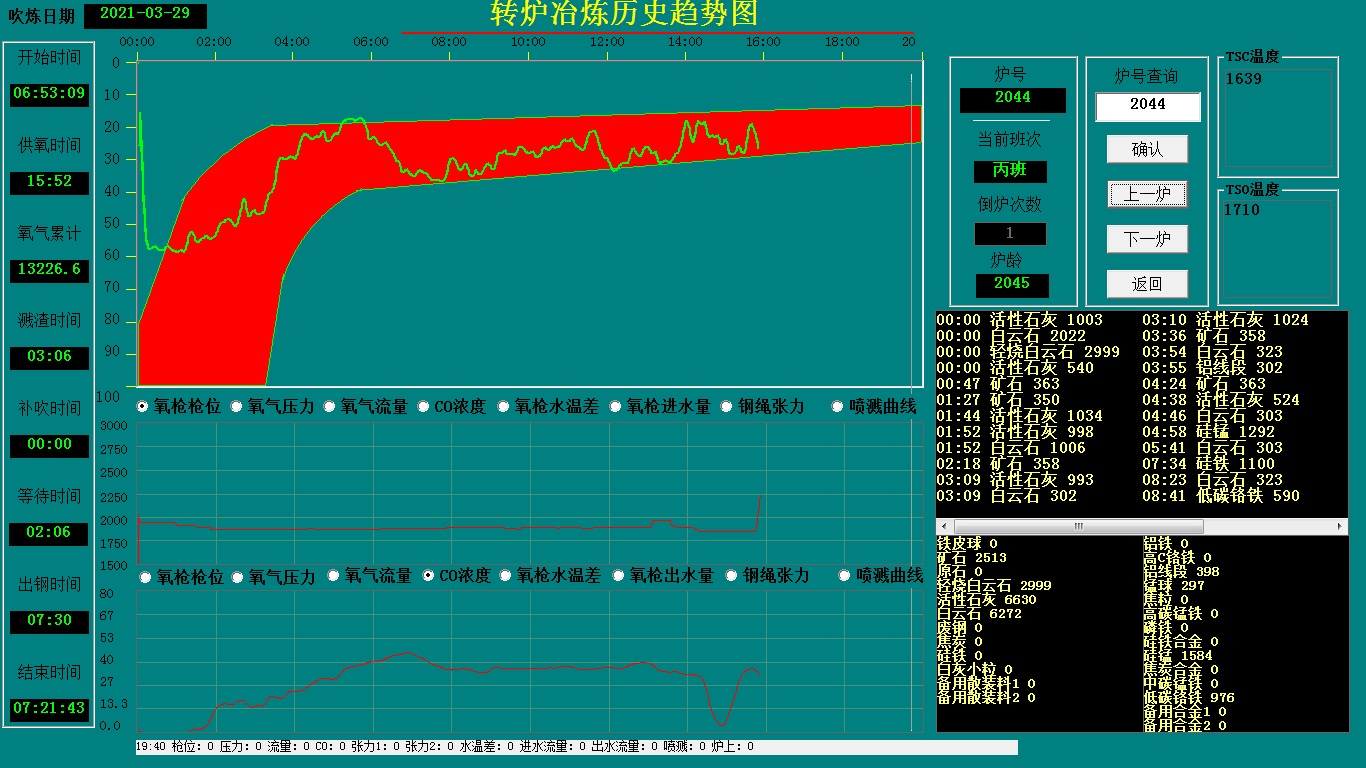

8、 所有實時數據集中在微機一個顯示畫面中，每一爐數據為一個畫面，軟件自動進行每一爐轉化，無需人工干預；

9、 顯示數據自動進行存盤并形成報表，可進行歷史查詢和報表查詢；

10、 另外可根據廠家要求進行功能定制，例如加入鐵水重量、溫度、成分及模型等功能。
